Diagnostic électronique d’une machine de manutention : quelles solutions ?

Une panne électronique sur une machine de manutention immobilise l’engin et met en péril la continuité de votre activité. La question est de savoir comment vous pouvez y remédier vite et bien.

Le diagnostic électronique est l’étape décisive qui conditionne toute la suite : identifier précisément le composant défaillant évite les remplacements inutiles et réduit le temps d’immobilisation. Un diagnostic rigoureux pour chariot élévateur, transpalette, gerbeur ou préparateur de commandes, permet de cibler l’intervention au lieu de remplacer des pièces au jugé.

Les quatre organes à contrôler en priorité

Avant d’intervenir sur un composant, il faut identifier l’organe défaillant. Un diagnostic structuré commence toujours par une lecture des codes défauts, couplée à une observation des symptômes constatés par les caristes. Partir à l’aveugle sur un chariot élévateur ou un transpalette coûte du temps et de l’argent.

Le variateur de traction et de levage

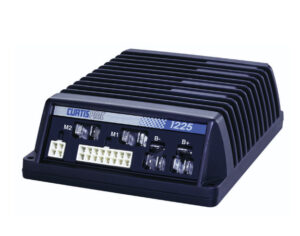

Le variateur est le composant qui contrôle la puissance envoyée aux moteurs de traction et de levage. Sur un chariot élévateur Jungheinrich, Still, Toyota, ou autres, une perte de puissance progressive, des à-coups au démarrage ou un arrêt brutal du levage orientent directement vers ce module.

Les codes défauts enregistrés dans le variateur Zapi, Curtis ou Sevcon selon la machine, permettent de distinguer un défaut de puissance, un capteur hors plage ou une mise en sécurité thermique. Sans lecture de ces codes, la panne reste une hypothèse.

Plus difficiles à qualifier, les pannes intermittentes des variateurs électroniques Curtis, Zapi, Sevcon sont un fonctionnement de quelques minutes, puis une mise en sécurité sans avertissement. La lecture des paramètres en temps réel, machine en charge, est alors plus fiable qu’un simple relevé de codes à l’arrêt.

La batterie, le BMS et le chargeur

Sur un transpalette électrique ou un gerbeur, une autonomie réduite, un refus de charge ou un arrêt machine intempestif pointent souvent vers la batterie ou son système de gestion. Par exemple, un chargeur de batterie Zivan conserve un historique de cycles qui peut révéler une cellule dégradée ou un paramétrage inadapté.

Le BMS dialogue en permanence avec le reste de l’électronique. Un désaccord entre les données du BMS et celles du tableau de bord suffit à déclencher une mise en sécurité, même quand la batterie est physiquement en bon état.

Le tableau de bord et la console opérateur

Un écran noir, des affichages erratiques ou une console qui ne répond plus sont des symptômes fréquents sur les chariots Fenwick-Linde, Still ou Toyota. Le tableau de bord n’est pas qu’un écran : c’est un nœud de communication qui reçoit et retransmet les informations de l’ensemble des capteurs.

Diagnostiquer ce composant implique de vérifier l’alimentation, les connexions CAN et la cohérence des données affichées. Une console opérateur défaillante peut masquer des pannes sur d’autres organes, ce qui fausse toute l’analyse en aval.

Le faisceau et le bus CAN

Le bus CAN est le réseau de communication interne qui relie les calculateurs de la machine. Sur un chariot Jungheinrich, Still ou Toyota, une défaillance du bus se traduit par des comportements incohérents : défauts multiples sans cause apparente, pertes de communication intermittentes, modules qui ne se reconnaissent plus entre eux.

Un faisceau corrodé, une connexion desserrée ou une résistance de terminaison défectueuse suffisent à paralyser l’ensemble du système.

C’est le cas de figure le plus mal diagnostiqué, parce que les codes remontés désignent des modules qui sont eux-mêmes en bon état.

La lecture des codes oriente donc vers la zone concernée, puis le contrôle physique de la ligne confirme l’origine réelle du défaut.

Diagnostiquer un parc multimarque avec un seul outil

Gérer un parc composé de machines de différentes marques impose de jongler entre plusieurs consoles constructeur, avec autant d’abonnements et d’interfaces à maîtriser. Ce temps perdu en logistique d’outillage pèse directement sur la disponibilité des engins.

Comment fonctionne l’outil de diagnostic multimarque

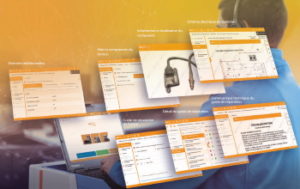

Un outil de diagnostic électronique multimarque se compose d’un PC ou d’une tablette durcie, relié en USB ou sans fil à un boîtier interface raccordé à la machine via le câble adapté à son connecteur de diagnostic. L’outil interroge ensuite les différents calculateurs embarqués.

Il lit les codes défauts actifs et historiques, affiche les données des capteurs en temps réel et donne accès, selon les systèmes, aux schémas électriques de la section concernée, aux guides de réparation par symptôme et à la localisation du composant sur la machine.

Le mode expert autorise le calibrage des capteurs et des commandes, la configuration des paramètres et la gestion des services d’entretien. Un rapport de diagnostic est généré automatiquement.

Cette solution s’adresse aux professionnels (indépendant, ou structure avec techniciens).

Les machines de manutention prises en charge par notre console de diagnostic mobile

L’outil de diagnostic multimarque proposé par Varielec couvre de nombreuses machines de manutention : chariots élévateurs, transpalettes, gerbeurs, chariots à mât rétractable et préparateurs de commandes. Les marques prises en charge incluent notamment Still, Toyota, Jungheinrich, Fenwick-Linde, Mitsubishi ou Charlatte, mais bien d’autres encore.

La compatibilité multimarque permet à un responsable de flotte ou à un concessionnaire de standardiser ses procédures de diagnostic quelle que soit la diversité de son parc, sans multiplier les abonnements logiciels ni les interfaces. Les parcs mixtes intégrant des engins de chantier sont également couverts : le diagnostic électronique d’un chariot télescopique répond à une logique proche, avec des systèmes de sécurité spécifiques à contrôler en plus.

Suivre l’état électronique d’une flotte en temps réel

Le diagnostic ponctuel détecte une panne déclarée. La supervision continue, elle, remonte des alertes avant que la panne n’immobilise la machine. C’est pourquoi, Varielec propose aussi un système de télématique embarquée dans vos machines.

Comment fonctionne le boîtier télématique ?

Varielec est le seul prestataire de diagnostics et réparations électroniques en France à proposer une solution de surveillance en temps réel pour vos machines.

Notre boîtier télématique se connecte au réseau électronique de la machine et transmet les données d’usage, les codes défauts et les paramètres de fonctionnement vers une plateforme de supervision. Les responsables techniques de Varielec y accèdent alors depuis un navigateur ou un mobile, sans être présent sur site.

Les informations remontées varient selon la machine : heures de fonctionnement, niveau de charge batterie, températures, géolocalisation, alertes de défaut. Sur un parc de plusieurs dizaines d’engins, cela représente un volume d’informations qui aurait exigé une inspection physique hebdomadaire machine par machine.

Certaines actions sont également réalisables à distance, sans déplacer de technicien : effacement de codes défauts, réinitialisation d’unités et de compteurs, régénération du filtre à particules sur les machines thermiques. Sur un site éloigné, cela peut permettre une remise en service dans l’heure.

Du curatif au préventif

La vraie valeur de la supervision réside dans cette bascule. Quand un variateur commence à chauffer anormalement ou qu’un cycle de charge devient irrégulier, l’alerte remonte avant la panne franche. Des modèles prédictifs identifient les dérives d’usage et de consommation qui annoncent une défaillance.

Cette anticipation réduit les arrêts non planifiés, permet d’arbitrer les maintenances selon l’usure réelle plutôt que sur un calendrier fixe, et allonge la durée de vie des composants. Sur un parc de plusieurs dizaines de machines, l’économie générée dépasse largement le coût des boîtiers.

Que faire après le diagnostic électronique d’une machine de manutention ?

Une fois le composant défaillant localisé, trois voies s’offrent à vous. Le choix dépend de l’état de la pièce, des délais acceptables et de l’enjeu économique de la remise en service.

La réparation de la pièce électronique d’origine

La réparation d’un joystick, d’une carte électronique, d’un variateur ou d’un tableau de bord est la solution la plus économique et la plus sobre. Varielec est un réparateur électronique agréé, habitué à réaliser ces interventions en atelier depuis 1987. Nous utilisons notamment des bancs de test dynamiques qui reproduisent le fonctionnement réel de la machine avant le retour de la pièce.

Chaque intervention fait l’objet d’un rapport et d’une traçabilité archivée. Le délai dépend de la complexité du composant.

L’échange standard de votre pièce électronique en 24h

Quand l’immobilisation coûte plus cher que la différence de prix, l’échange standard permet de repartir sans attendre le délai de réparation. Varielec expédie la pièce de remplacement sous 24 heures selon les références disponibles.

Le composant échangé suit ensuite le même processus : test, réparation, traçabilité, remise en stock. Cette logique de circuit fermé limite les déchets électroniques et maintient un stock opérationnel pour les demandes suivantes.

Le remplacement à neuf de la pièce électronique

Certains composants sont trop endommagés pour être réparés. Le remplacement par une pièce neuve reste alors la seule option pour garantir la fiabilité de la machine.

Varielec intervient sur du matériel électronique Sevcon, Zapi, Curtis, Zivan ou Jungheinrich, entre autres, ce qui couvre la majorité des configurations rencontrées sur les parcs de manutention français. Les techniciens sont formés aux technologies de dernière génération pour intégrer et paramétrer ces composants sans délai inutile.

Varielec : votre expert en diagnostic électronique de machine de manutention

Le diagnostic électronique d’une machine de manutention porte sur des composants critiques dont la défaillance suffit à immobiliser un engin. Maîtriser leur lecture, via un outil multimarque ou un boîtier de supervision, permet de passer d’une gestion curative à une logique préventive et de choisir en connaissance de cause entre réparation, échange standard et remplacement.

Sur le terrain, c’est la rapidité de décision après diagnostic qui détermine la durée réelle d’immobilisation. Depuis 1987, Varielec accumule les retours d’expérience sur des parcs multimarques et dispose des référentiels techniques et des bancs de test nécessaires pour qualifier une pièce rapidement.

Transmettez votre demande en ligne pour obtenir un diagnostic et un devis.

Questions fréquentes

Quel outil utiliser pour diagnostiquer un parc de chariots élévateurs multimarque ?

Un outil de diagnostic multimarque permet d’interroger les calculateurs de machines de marques différentes : Jungheinrich, Still, Toyota, Fenwick-Linde ou d’autres marques répandues, depuis un seul appareil, sans changer d’interface ni cumuler les abonnements logiciels. Varielec commercialise ce type d’outil à destination des techniciens et concessionnaires qui gèrent un parc hétérogène.

Comment savoir si c’est le variateur ou la batterie qui est en cause quand un chariot élévateur ne démarre plus ?

Les deux causes sont fréquentes et leurs symptômes se ressemblent. Un diagnostic électronique ciblé permet de distinguer une défaillance du variateur de traction d’un problème de BMS ou de chargeur. La lecture des codes défauts est le point de départ le plus fiable, complétée par un contrôle des données du BMS pour vérifier leur cohérence avec l’affichage machine.

Une machine passe en mode dégradé sans code défaut clair : que vérifier en premier ?

Ce cas oriente souvent vers le bus CAN plutôt que vers un module précis. Des défauts multiples sans cause apparente, ou des modules qui ne se reconnaissent plus entre eux, signalent généralement un faisceau corrodé, une connexion desserrée ou une résistance de terminaison défectueuse. Le contrôle physique de la ligne est alors prioritaire sur le remplacement d’un calculateur.

Existe-t-il une solution pour suivre l’état électronique d’une flotte à distance ?

Oui. La télématique embarquée permet de superviser en continu l’état des machines d’un parc, de détecter les anomalies avant qu’elles ne deviennent des pannes et de mener certaines actions correctives à distance, comme l’effacement de codes défauts ou la réinitialisation de compteurs. C’est une des solutions de diagnostic proposées par Varielec.

Peut-on obtenir de l’aide rapidement quand une panne électronique bloque une machine ?

Le temps d’immobilisation est souvent la vraie contrainte. Varielec propose une prise de contact direct avec ses techniciens via WhatsApp depuis son site web, du lundi au vendredi de 8 h 30 à 17 h 30 sans interruption, pour obtenir un premier avis ou une orientation avant l’envoi de la pièce.

Qui répare les variateurs Zapi ou Curtis pour engins de manutention en France ?

La réparation de variateurs multimarques demande du matériel de test adapté et une certaine expérience sur ces références. Varielec intervient notamment pour la réparation de variateur électronique Zapi, Curtis et Sevcon depuis 1987, et est réparateur agréé et exclusif Zapi en France, en lien direct avec l’usine.
